Lehrenbau und Prüflehren für die Serienfertigung

Prüflehren für einfache Grenzprüfungen und komplexe Bauteilgeometrien

Projekt anfragen

Prüflehren für eindeutige Entscheidungen im Fertigungsprozess

Prüflehren ermöglichen eine schnelle und sichere Beurteilung direkt in der Produktion – ohne aufwendige Messprozesse.

Prüflehren werden auf Basis der relevanten Form- und Lagetoleranzen ausgelegt. Daraus ergeben sich die Anforderungen an Aufbau, Funktion und Prüfumfang – abgestimmt auf Bauteil und Einsatz im Serienprozess.

Entscheidend ist, dass die Prüfung eindeutig funktioniert und exakt auf Bauteil, Prüfmerkmal und Einsatz im Serienprozess abgestimmt ist.

Eine stabile und reproduzierbare Lage wird durch abgestimmte Auflage- und Spannkonzepte erreicht. Spannkräfte werden so ausgelegt, dass Bauteile sicher fixiert werden, ohne Verzug oder Verfälschung der Prüfung zu verursachen.

Je nach Prüfaufgabe entstehen Lösungen von einfachen Grenzlehren bis hin zu bauteilspezifischen Prüflehren für komplexe Geometrien und integrierte Prüfaufgaben.

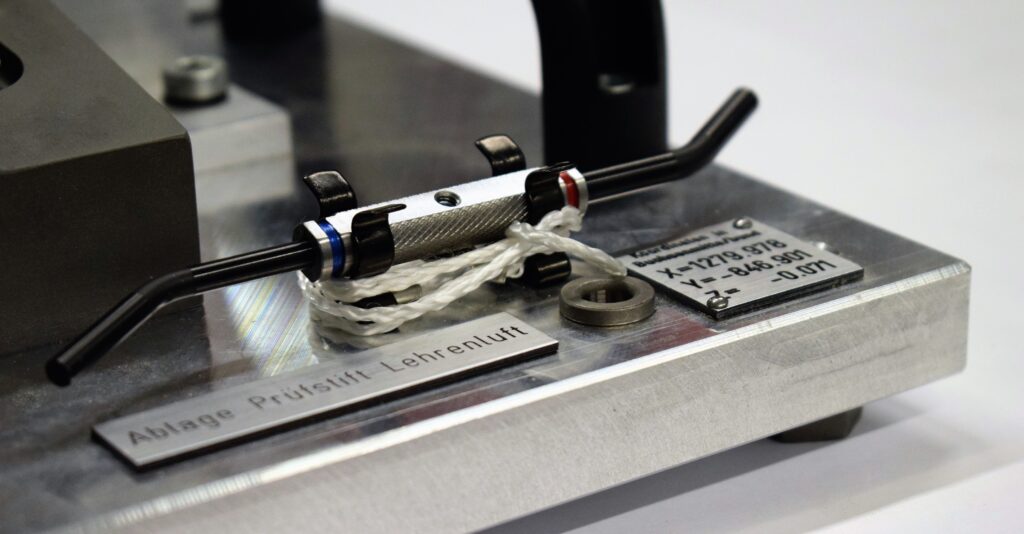

Go/No-Go-Prüfstift mit verliersicherer Ablage für den Einsatz in der Serienprüfung

Verliergesicherter Go No Go - Prüfstift mit Ablage

Typische Prüflehren und Anwendungen in der Serienfertigung

Prüflehren werden je nach Bauteil, Prüfmerkmal und Einsatz im Fertigungsprozess unterschiedlich ausgeführt. Entscheidend ist nicht die Bauform, sondern dass die Prüfung schnell, eindeutig und reproduzierbar funktioniert.

Grenzlehren für schnelle i.O./n.i.O.-Entscheidungen

Für viele Prüfaufgaben in der Serienfertigung kommen klassische Go-/No-Go-Lehren zum Einsatz.

Typische Beispiele:

  • Messstifte und Lehrdorne zur Prüfung von Bohrungen und Durchmessern
  • Schieber-Lehren zur Kontrolle von Enden und definierten Geometrien
  • Anschlussprüfungen zur Sicherstellung von Passungen und Steckverbindungen
Diese Lösungen ermöglichen eine direkte Beurteilung ohne Messwertinterpretation und sind besonders für hohe Stückzahlen geeignet.

Bauteilbezogene Prüflehren für komplexe Geometrien

Bei komplexeren Bauteilen werden Prüflehren individuell auf Geometrie und Funktion ausgelegt.

Ein typisches Beispiel sind Rohrleitungslehren:

  • Prüfung von Biegungen, Verläufen und Anschlusspositionen
  • segmentierte Aufbauten zur Abbildung komplexer Rohrgeometrien
  • definierte Bezugspunkte für eine reproduzierbare Einlage
So lassen sich auch komplexe Bauteile sicher und praxisnah prüfen.

Erweiterte Prüflehren mit zusätzlichen Prüffunktionen

In vielen Anwendungen wird die reine Grenzprüfung erweitert.

Beispiele:

  • Messkeile zur Prüfung von Spaltmaßen
  • kombinierte Prüflehren für mehrere Merkmale
  • Integration von Messuhren oder einfachen Sensoren
  • ergänzende Messflächen zur gezielten Prüfung von Funktions- und Anlageflächen
  • Ebenheits- und Spaltprüfung mittels Linienlineal

Damit werden neben Maßhaltigkeit auch Form, Lage und funktionale Anforderungen berücksichtigt. Mehrstellenprüflehren ermöglichen die gleichzeitige Prüfung mehrerer Merkmale und reduzieren die Prüfzeit im Serienprozess.

Mit steigender Komplexität gehen Prüflehren in umfassendere Lösungen über.

Ein Beispiel sind Kabelbaum-Prüfungen:

  • Aufnahme und Lageprüfung des Kabelbaums
  • Kontrolle von Steckern und Abzweigen
  • Kombination mit elektrischer Prüfung

Hier entstehen Lösungen, bei denen mechanische und elektrische Prüfungen in einem Prozess zusammengeführt werden.

Integration von Bauteilsimulation und Umgebung

Für eine realitätsnahe Prüfung werden zusätzliche Elemente integriert:

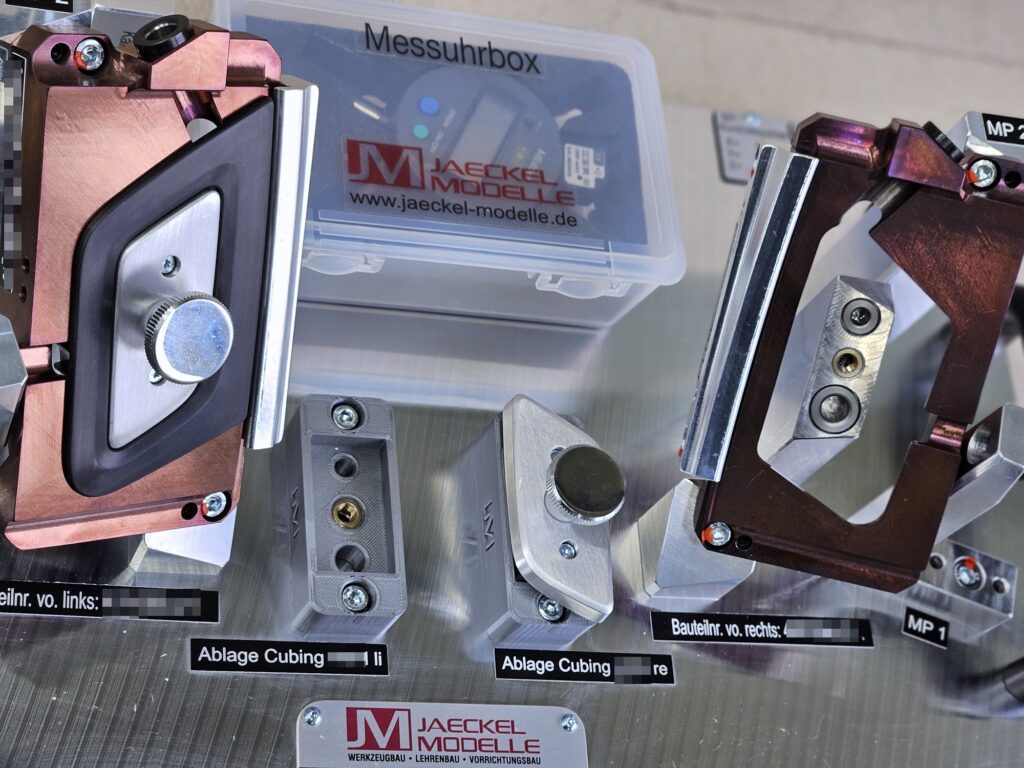

  • Cubings zur Darstellung angrenzender Bauteile
  • gefräste oder additiv gefertigte Kaliber und Anbauteile
  • Simulation der Einbausituation

Anforderung kurz abstimmen

Prüflehren wirtschaftlich und bedarfsgerecht ausgelegt

Prüflehren entstehen häufig aus konkreten Kundenanforderungen oder Vorgaben im Lastenheft. Entscheidend ist daher eine Auslegung, die die geforderten Prüfmerkmale sicher erfüllt und gleichzeitig wirtschaftlich sinnvoll bleibt.

Nicht jede Prüfaufgabe erfordert eine komplexe Lösung. Je nach Einsatz im Serienprozess werden Prüflehren gezielt auf das notwendige Maß reduziert – robust, eindeutig und auf die tatsächlichen Anforderungen abgestimmt.

So entstehen Lösungen, die:
  • zuverlässig im Fertigungsalltag funktionieren
  • eine schnelle und sichere Prüfung ermöglichen
  • ohne unnötige Komplexität auskommen
Additiv gefertigte Lehre

Ziel ist immer eine Prüflösung, die den tatsächlichen Bedarf abbildet – technisch sinnvoll, wirtschaftlich und praxistauglich umgesetzt.

So entsteht Ihre Prüflehre

Jede Prüflehre wird auf Bauteil, Prüfmerkmal und Einsatz im Serienprozess abgestimmt. Der Fokus liegt auf einer Lösung, die im Alltag zuverlässig funktioniert und sich wirtschaftlich umsetzen lässt.

  1. Abstimmung der Anforderungen
    Gemeinsam klären wir, welche Merkmale tatsächlich geprüft werden müssen und welche Anforderungen aus Lastenheft, Zeichnung oder Prozess resultieren.
  2. Definition des Prüfumfangs
    Wir legen fest, was für eine sichere Beurteilung notwendig ist – technisch sinnvoll und wirtschaftlich umsetzbar.
  3. Konstruktion und Umsetzung
    Entwicklung einer fertigungsgerechten Prüflehre – abgestimmt auf Bauteil, Stückzahl und Einsatzbedingungen in der Produktion.
  4. Einsatz in der Serienfertigung
    Die Prüflehre wird im Prozess eingesetzt und ermöglicht eine schnelle, eindeutige und reproduzierbare Prüfung im Alltag.
    Bei Bedarf werden Prüflehren im Rahmen einer Lehrenfähigkeitsanalyse (MSA) ausgelegt und bewertet, um eine sichere Anwendung im Serienprozess zu gewährleisten.
Lehre für Lautsprehcergitter
Anforderung besprechen
Auch bei unklaren Anforderungen oder komplexen Bauteilen unterstützen wir bei der Definition des tatsächlichen Prüfumfangs.
