Messaufnahmen & Messvorrichtungen

Messaufnahmen und Messvorrichtungen für reproduzierbare Messergebnisse

… abgestimmt auf Bauteil, Messmittel und Messverfahren.

Messaufgabe abstimmen

Messaufnahmen und Messvorrichtungen ermöglichen reproduzierbare Messungen und klar definierte Abläufe – unabhängig vom Bediener und abgestimmt auf den Einsatz im Prüfprozess.

Reproduzierbare Messungen im Fertigungsprozess

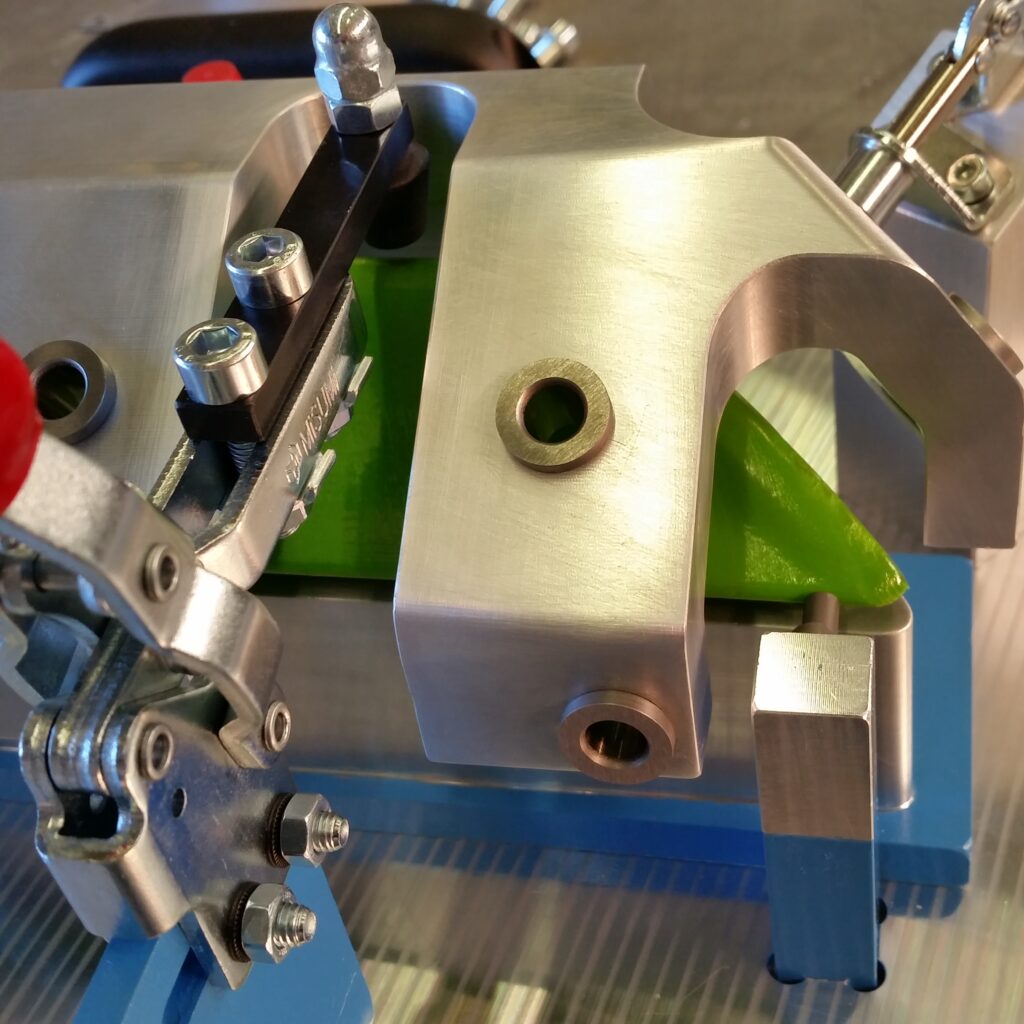

Messaufnahmen und Messvorrichtungen stellen sicher, dass Bauteile eindeutig positioniert und unter gleichen Bedingungen gemessen werden können.

Spannkräfte werden gezielt so ausgelegt, dass sie in der richtigen Richtung wirken und das Bauteil stabilisieren, ohne es zu verformen oder die Messung zu beeinflussen.

Je nach Bauteilgeometrie und Flexibilität werden zusätzliche Stützpunkte gezielt eingesetzt, um eine stabile Lagerung zu gewährleisten, ohne das Bauteil zu überbestimmen.

Sie bilden die Grundlage für verlässliche und wiederholgenaue Messergebnisse – unabhängig vom Bediener oder eingesetzten Messsystem.

Entscheidend ist dabei die genaue Abstimmung auf Bauteilgeometrie, Messmittel und Messverfahren.

Die Positionierung erfolgt auf Basis definierter Bezugspunkte, z. B. nach dem 3-2-1-Prinzip, um eine eindeutige und reproduzierbare Lage im Raum sicherzustellen.

Nur wenn Lage, Auflage und Bezugssystem klar definiert sind, lassen sich Messungen sicher und reproduzierbar durchführen.

Je nach Anwendung entstehen dabei Lösungen für unterschiedliche Messverfahren – von taktilen Messungen bis hin zu optischen oder berührungslosen Verfahren.

Mattierte Oberflächen für optisches Messen

Messaufnahmen für einfache und direkte Messungen in der Fertigung

In vielen Anwendungen müssen Messungen direkt in der Fertigung durchgeführt werden – ohne aufwendige Messtechnik.

Dazu werden Messaufnahmen mit definierten Messpunkten und integrierten Messuhrbuchsen ausgeführt. Durch das Einsetzen kalibrierter Messuhren oder Messtaster können konkrete Messwerte direkt am Bauteil ermittelt werden.

Je nach Anforderung entstehen dabei Lösungen:

  • für manuelle Messungen mit einfachen Messmitteln
  • mit digitaler Erfassung, z. B. über Bluetooth-Anbindung
  • oder mit elektronischen Messtastern und angebundener Steuerung
So lassen sich Messprozesse direkt in den Fertigungsablauf integrieren – reproduzierbar und unabhängig von komplexer Messtechnik.
Auch auf Messarmen oder anderen Messsystemen können definierte Abläufe programmiert werden, sodass Messungen strukturiert und wiederholbar durchgeführt werden können.
Je nach Prüfhäufigkeit und Anforderungen wird der Automatisierungsgrad gezielt gewählt – von einfachen manuellen Lösungen bis hin zu teilautomatisierten Messprozessen.

Für viele Prüfaufgaben in der Serienfertigung kommen klassische Go-/No-Go-Lehren zum Einsatz.

Typische Messaufnahmen und Anwendungen

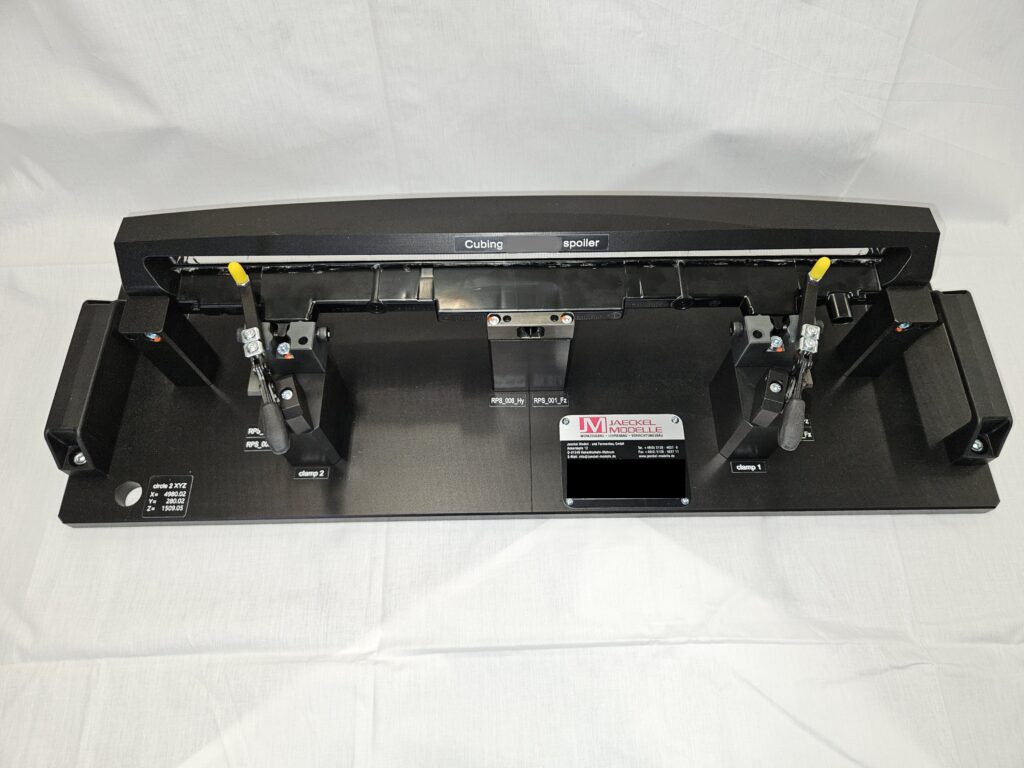

Messaufnahmen und Messvorrichtungen werden je nach Bauteil, Messaufgabe und eingesetztem Messverfahren unterschiedlich ausgeführt. Ziel ist immer eine stabile, eindeutige und wiederholgenaue Positionierung des Bauteils – als Grundlage für verlässliche Messergebnisse.

Messaufnahmen für einfache und direkte Messungen in der Fertigung

In vielen Anwendungen ist es sinnvoll, Messungen direkt in der Fertigung durchzuführen – ohne auf aufwendige Messtechnik angewiesen zu sein.

Dazu werden Messaufnahmen mit definierten Messpunkten und integrierten Messuhrbuchsen ausgeführt. Durch das Einsetzen kalibrierter Messuhren oder Messtaster können konkrete Messwerte direkt am Bauteil ermittelt werden.

Je nach Anforderung entstehen dabei Lösungen:

  • für manuelle Messungen mit einfachen Messmitteln
  • mit digitaler Erfassung, z. B. über Bluetooth-Anbindung
  • oder mit elektronischen Messtastern und angebundener Steuerung
So lassen sich Messprozesse direkt in den Fertigungsablauf integrieren – reproduzierbar und unabhängig von komplexer Messtechnik.

Mehrstellen- und Serienmessungen

Für wiederkehrende Prüfaufgaben werden Messaufnahmen so ausgelegt, dass mehrere Merkmale gleichzeitig oder in definierten Abläufen gemessen werden können.

  • gleichzeitige Messung mehrerer Punkte
  • reduzierte Prüfzeit im Serienprozess
  • gleichbleibende Messbedingungen
Das erhöht die Effizienz und sorgt für konsistente Ergebnisse in der Serienfertigung.

Integration von Sensorik und Messsystemen

Messaufnahmen können mit unterschiedlichen Messsystemen kombiniert werden:

  • Messuhren und Messtaster
  • elektronische Messsysteme
  • digitale Erfassung und Weiterverarbeitung von Messwerten
Auch auf Messarmen oder anderen Messsystemen können definierte Abläufe hinterlegt werden, sodass Messungen strukturiert und wiederholbar durchgeführt werden können.

Übergang zu automatisierten Messprozessen

Mit steigender Prüfhäufigkeit und höheren Anforderungen an die Prozesssicherheit werden Messaufnahmen zunehmend in umfassendere Lösungen integriert.

Dabei reicht das Spektrum:

  • von einfachen manuellen Messplätzen
  • bis hin zu teilautomatisierten Messprozessen mit geführten Abläufen
Der Automatisierungsgrad wird dabei gezielt an die jeweilige Anwendung angepasst – abhängig von Stückzahl, Prüfaufgabe und Prozessanforderung.

Messlösungen wirtschaftlich und prozesssicher ausgelegt

Messaufnahmen und Messvorrichtungen werden gezielt auf die jeweilige Messaufgabe abgestimmt. Messaufnahmen können auf die geforderte Genauigkeit abgestimmt und entsprechend eingemessen werden. Ergebnisse lassen sich dokumentieren und in Form von Messberichten bereitstellen. Entscheidend ist eine Lösung, die reproduzierbare Ergebnisse liefert und sich gleichzeitig effizient in den Fertigungs- oder Prüfprozess integrieren lässt.

Nicht jede Messaufgabe erfordert aufwendige Messtechnik. Je nach Anforderungen an Genauigkeit, Prüfhäufigkeit und Bauteil werden Messlösungen so ausgelegt, dass Aufwand und Nutzen in einem sinnvollen Verhältnis stehen.

So entstehen Lösungen:

  • für einfache, direkte Messungen in der Fertigung
  • für strukturierte Messabläufe mit definierten Messpunkten
  • bis hin zu komplexeren Messvorrichtungen mit integrierten Systemen

Der Automatisierungsgrad wird dabei gezielt an die Anwendung angepasst – von manuellen Messlösungen bis hin zu teilautomatisierten Prozessen.

So entsteht Ihre Messaufnahme

ede Messaufnahme wird auf Bauteil, Messaufgabe und eingesetztes Messverfahren abgestimmt. Ziel ist eine Lösung, die reproduzierbare Ergebnisse liefert und sich sicher in den Prüfprozess integrieren lässt.

  1. Analyse der Messaufgabe
    Gemeinsam wird geklärt, welche Merkmale gemessen werden sollen und welche Anforderungen an Genauigkeit, Wiederholbarkeit und Prozess bestehen.
  2. Definition von Bezugssystem und Messstrategie
    Festlegung von Fixierpunkten, Lagebezügen und Messpunkten als Grundlage für eindeutige und reproduzierbare Messergebnisse.
  3. Konstruktion der Messaufnahme
    Entwicklung einer stabilen und fertigungsgerechten Lösung – abgestimmt auf Bauteil, Messmittel und Einsatz im Prüfprozess.
  4. Integration in den Messprozess
    Die Messaufnahme wird so ausgelegt, dass Messungen strukturiert und wiederholbar durchgeführt werden können – manuell oder mit definierten Abläufen und unterstützender Messtechnik.

Anforderung besprechen

Auch bei unklaren Anforderungen oder komplexen Bauteilen unterstützen wir bei der Definition der geeigneten Messstrategie.

Die passende Messlösung für Ihre Anwendung

Reproduzierbare Messungen erfordern eine klar definierte Aufnahme und einen abgestimmten Messprozess. Entscheidend ist, dass Messpunkte, Bezugssysteme und Abläufe eindeutig festgelegt sind und im Alltag zuverlässig funktionieren.

Wir entwickeln Messaufnahmen und Messvorrichtungen, die sich sicher in Ihren Prüfprozess integrieren lassen – von einfachen Lösungen für die Fertigung bis hin zu strukturierten Messsystemen mit definierten Abläufen.

Auch bei komplexen Bauteilen oder unklaren Anforderungen unterstützen wir bei der Definition einer geeigneten Messstrategie.
Messaufgabe abstimmen
Auch bei unklaren Anforderungen oder komplexen Bauteilen unterstützen wir bei der Definition der geeigneten Messstrategie.
